　　百級潔凈室FFU施工工藝

　　潔凈室潔凈度等級劃分有：十級、百級、千級、萬級、十萬級、三十萬級等靜態。百級潔凈室運用行業居多為LED電子與制藥等行業，在此重點介紹GMP百級潔凈室運用FFU風機過濾單元設計方案。

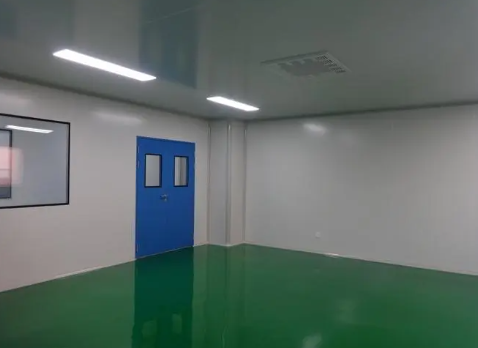

　　潔凈室房間的維護結構一般為金屬壁板制作,一般建成后，布局不能隨意改動，但由于生產工藝的不斷更新，使得原有的潔凈室廠房潔凈度布局不能滿足新工藝的需求，導致潔凈室潔凈廠房由于產品換代而需要頻繁改動,大量浪費財力、物力。如果通過增減FFU凈化單元數量的方法，就可以局部調整房間的潔凈度布局，用以滿足工藝的改動，而且FFU凈化單元自帶動力、風口、燈具，從而可以節省大量的投資。這對于通常集中送風的凈化系統來說幾乎是不可能達到同樣效果的。

　　? ? 中建南方ffu作為高潔凈空氣凈化設備，廣泛應用于十級、百級潔凈室、潔凈工作室、潔凈生產線、組裝式潔凈室和局部百級等應用場合。那么潔凈室如何安裝FFU？后期的維修保養該如何做呢？

　　百級潔凈室運用FFU風機過濾單元設計方案

　　A、百級區吊頂滿布FFU風機凈化單元。　

　　B、潔凈風從百級區側墻下部高架地板或進入豎風道,通過豎風道進入靜壓箱，經FFU風機凈化單元送入室內達到循環作用。

　　C、百級區上部FFU風機凈化單元垂直送風，百級區FFU風機凈化單元與吊架間的滲漏，為室內流向靜壓箱，對百級區潔凈度造成影響較小。　　

　　D、FFU風機凈化單元重量輕，采用罩入式安裝方式，使安裝、更換過濾器及維修更加方便。　

　　E、縮短建設周期。FFU風機過濾單元系統節能顯著，從而解決了空調機房龐大、空調機組運行費用增高的集中送風的缺點F、FFU獨立性的結構特點，可隨時調整，彌補潔凈室機動性不足，從而解決了生產工藝不宜調整的缺點。

　　H、潔凈室中運用FFU循環系統不僅節省運行空間、潔凈度安全性高、運行成本低，而且操作靈活性很高，可以在不影響生產的情況下隨時進行系統升級和調整，這些都能很好地滿足潔凈室的需求，因此在半導體或其它制造行業中運用FFU循環系統逐漸成為最主要的潔凈設計方案。

　　03

　　百級潔凈室FFU高效過濾器安裝條件

　　1、高效過濾器安裝前，必須對潔凈室進行全面清掃、擦凈，凈化空調系統內部如有積塵，應再次清掃、擦凈，達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器，則技術 夾層或吊頂內也應進行全面清掃、擦凈。

　　2、安裝時潔凈室內必須已經密閉，F(xiàn)FU安裝完畢并開始運行，凈化空調必須試運轉，連續運轉12小時以上，再次清掃、擦凈潔凈室后立即安裝高效過濾器。

　　3、潔凈室內保持清潔，無粉塵。所有龍骨已經安裝并調整水平。

　　4、安裝人員必須配備潔凈衣，潔凈手套以防人為的污染箱體及過濾器。

　　5、為確保高效過濾器的長期有效的工作，安裝環境不宜在油煙、多塵、潮濕的空氣中。過濾器盡量避免接觸水或其它腐蝕性液體，以免影響其使用效果。

　　6、建議每組安裝人員數量為6人。

　　04

　　百級潔凈室FFU及高效過濾器的卸貨及搬運注意事項

　　1、FFU及高效過濾器出廠時已進行了多重保護包裝，卸貨時請使用叉車把整個托盤下貨。下貨應防止貨物傾倒，避免劇烈振動和碰撞。

　　2、設備卸貨后應放置干燥，通風的室內暫存，如只能在室外存放，則應蓋上篷布，避免雨淋進水。

　　3、由于高效過濾器使用超細玻璃纖維濾紙，濾料容易折斷損壞造成粒子泄漏。故拆包裝、搬運過程中不得傾倒或壓傷過濾器，防止劇烈振動和碰撞。

　　4、取出高效過濾器時，禁止使用小刀及尖物割劃包裝袋，以免劃到過濾器濾紙。

　　5、每片高效過濾器都應該由2人共同搬運，操作人員必須戴好手套，過程須輕拿輕放， 兩手握住過濾器邊框，禁止手托過濾器保護網，禁止尖物接觸濾紙，禁止扭曲過濾器。

　　6、過濾器不可層疊擺放，應橫向有序，靠墻整齊擺放于安裝內等候安裝。

　　05

　　百級潔凈室FFU高效過濾器的安裝注意事項

　　1、高效過濾器在安裝前，必須對過濾器的外觀進行檢查，包括濾紙、密封墊片、框架有無破損，尺寸，技術性能是否符合設計要求，外觀或濾紙損壞嚴重的過濾順，應禁止安裝，拍照并反映給廠家進行處理。

　　2、安裝時只能握過濾器邊框，輕拿輕放。防止劇烈振動和碰撞，嚴禁安裝人員手指或其它工具接觸過濾器內部濾紙。

　　3、安裝過濾器時要注意方向，使過濾器邊框標識箭頭向外，即外框上箭頭應和氣流方向一致。

　　4、有安裝過程中不得踩踏過濾器保護網，禁止雜物丟棄在過濾器表面上。禁止踩踏過濾器保護網。

　　5、其它安裝注意事項：必須戴好手套，注意箱體割傷手指。FFU安裝應與過濾器對齊，F(xiàn)FU箱體邊緣不得壓在過濾器上面，禁止在FFU上覆蓋物品；禁止踩踏FFU進風圈。

　　06

　　百級潔凈室FFU過濾器安裝流程

　　1、從運輸包裝箱中小心地取出高效過濾器，查看在運輸過程中是否有任何部件損壞。取下塑料包裝袋，將FFU和高效過濾器放置在清潔的房間內。

　　2、把FFU及高效過濾器安裝在吊頂龍骨上。至少2人在待安裝FFU的吊頂天花上準備，人運送FFU箱體至安裝位置龍骨下，由另外在梯子上的2人托起箱體，箱體與天花呈45度，穿過天花。吊頂天花上的2 人應手握FFU把手，接過FFU箱體平放于旁邊的吊頂天花上等候蓋上過濾器。

　　3、梯子上2人接過搬運人員遞過來的高效過濾器，雙手握住高效過濾器邊框，與天花呈45度，穿過天花，過程輕拿輕放，禁止觸碰過濾器表面。吊頂天花2人接過高效過濾器，對齊龍骨四邊平行放下，注意過濾器風向，出風面應朝下。

　　4、把FFU箱體對齊過濾器四周放下，過程輕拿輕放，注意不能讓箱體邊緣觸碰過濾器，根據廠家提供電路圖和買方的電氣規章，使用電纜將風機單元連接到適當電壓的電源上。系統控制線路根據中建南方提供的分組平面圖，按組別進行連接。

　　07

　　百級潔凈室FFU強、弱電安裝要求及流程

　　1、強電方面：輸入電源為單相220V交流電源（火線，地線，零線），每臺FFU的最大電流為1.7A。建議每個主電源線接8臺FFU，主電源線使用2.5平方毫米的銅芯線，最后，第一臺FF可以選用15A的插頭和插座接入強電橋架。如每一臺FFU都需要接一個插座，可使用1.5平方毫米的銅芯線。

　　2、弱電方面：FFU收集器（iFan7-Repeater）與FFU的連接，及FFU之間全部使用網線連接。網絡線要求AMP六類或超六類屏蔽網線，水晶頭為 AMP屏蔽水晶頭。網絡線的壓制順序由左到右為，桔白，桔，藍白，藍，綠白，綠，褐白，褐。網線壓制成平行網線，兩頭的水晶頭壓線順序從左到右一樣。壓制網線時請注意要將網線中的鋁薄與水晶頭的金屬部分充分接觸，以達到屏蔽效果。

　　3、電源線及網絡線連接過程中的注意事項。強電連接為了連接牢固，需要選用單芯的銅線，電線插入連接端子后不能有裸露部分。為預防漏電并減少對數據傳輸?shù)挠绊懀現FU必須做好接地措施。每個組必須是單獨的一路網絡線，組和組之間不能夠混接，每區的最后一組FFU不能連接到其他區的 FFU 中。每組內的FFU須按地址編號順序連接，以利于FFU故障檢查，例如 G01-F01=>G01-F02=>G01-F03=>...... G01-F31。

　　4、安裝電源線和網線時不能使蠻力，電源線和網線應固定好，以防施工中踢掉；強電線路和弱電線路在走線時需要盡量避免平行走線，平行走線過長也應該間距 600mm以上， 以減少干擾；禁止網線過長并與電源線捆綁在一起走線。
